蚀刻钢网

　　采用美国原装进口301型钢片制造，蚀刻钢网适用于角位及间距大于0.4mm的PCB板印刷需抄板及菲林使用，可同时使用CAD/CAM及曝光方式，视不同的零件可进行缩放，不需根据零件少计算价格，价格较激光模板便宜，便于客户的菲林存档。

蚀刻钢网交货期为1-2天，若您的生产急需，我公司可提供6-12小时的交货服务。外地客户可提供快运服务，保证4天内送到贵公司。我公司的SMT蚀刻钢网，在正常使用情况下（不含人为损坏因素）免费维修一年。

锡浆网开口设计

元件类型	PITCH	焊盘宽度	焊盘长度	开口宽度	开口长度	模板厚度
PLCC	1.27mm	0.65mm	2.00mm	0.6mm	1.95mm	0.15-0.25mm
QFP	0.635mm	0.35mm	1.50mm	0.32mm	1.45mm	0.15-0.18mm
QFP	0.50mm	0.254-0.33mm	1.25mm	0.22-0.25mm	1.2mm	0.12-0.15mm
QFP	0.40mm	0.25mm	1.25mm	0.2mm	1.2mm	0.10-0.12mm
QFP	0.30mm	0.20mm	1.00mm	0.15mm	0.95mm	0.07-0.12mm
0402		0.50mm	0.65mm	0.45mm	0.6mm	0.12-01.5mm
0201		0.25mm	0.40mm	0.23mm	0.35mm	0.07-0.12mm
BGA	1.27mm	0.80mm		0.75mm		0.15-0.20mm
μBGA	1.00mm	0.38mm		0.35mm	0.35mm	0.10-0.12mm
μBGA	0.50mm	0.30mm		0.28mm	0.28mm	0.07-0.12mm
Flip chip	0.25mm	0.12mm	0.12mm	0.12mm	0.12mm	0.08-0.10mm
Flip chip	0.20mm	0.10mm	0.10mm	0.10mm	0.10mm	0.05-0.10mm
Flip chip	0.15mm	0.08mm	0.08mm	0.08mm	0.08mm	0.03-0.08mm

　　　　　　　　　　　　　　　　　蚀刻钢网　

	0402	0603	0805	1206 以上
厚度 (mm)	0.10-0.12	0.15-0.18	0.2	0.25-0.3

模板开口及尺寸：
(1) 印刷模板开口一般开成长条孔或圆孔
(2) 印刷模板一般应在对角开两个对位 Mark 点
，以便对位。

	0603	0805	1206	3212
D(mm)	0.35	0.55	0.8	1.0

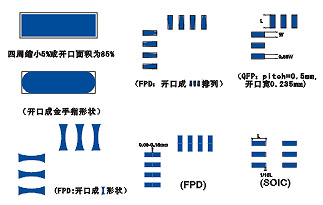

印焊锡模板开口特殊修改方案

IC 开口修改方案

( 1) SOT23 、 SOT224 、 SOT89 等晶体管按 1 ： 1 开口；
( 2)开口尺寸可按要求准确修改；
( 3)焊盘尺寸大于 2.5×4mm 的中间需架 0.3-0.5mm 的桥
